Запчасти и комплектующие
Одно из самых практичных применений 3D-принтера — изготовление запасных частей. Сломанный зубчик, треснувшая деталь корпуса, недоступная в продаже запчасть для старой техники — всё это можно воспроизвести и напечатать. 3D-печать превращает «выбросить и купить новое» в «напечатать и починить».
Для чего печатают запчасти
Список применений практически бесконечен, но выделим наиболее популярные направления:

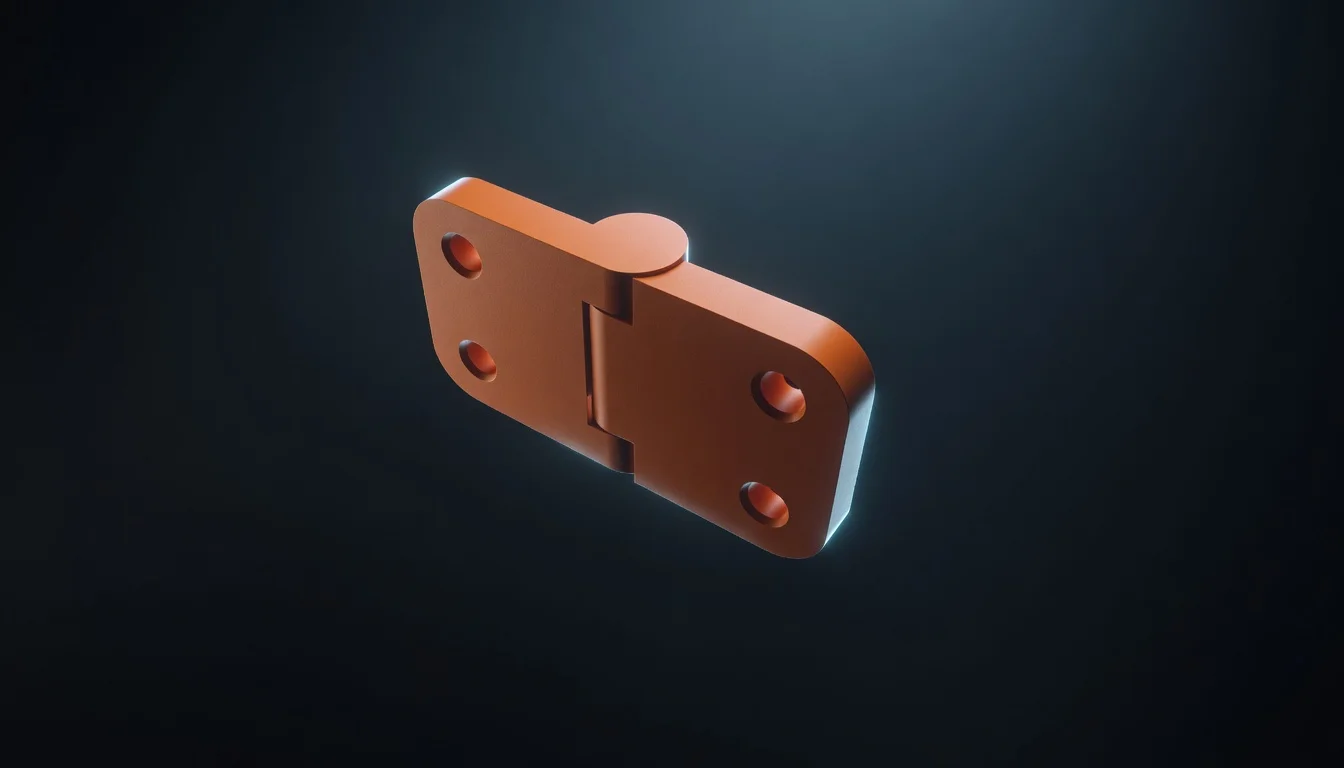

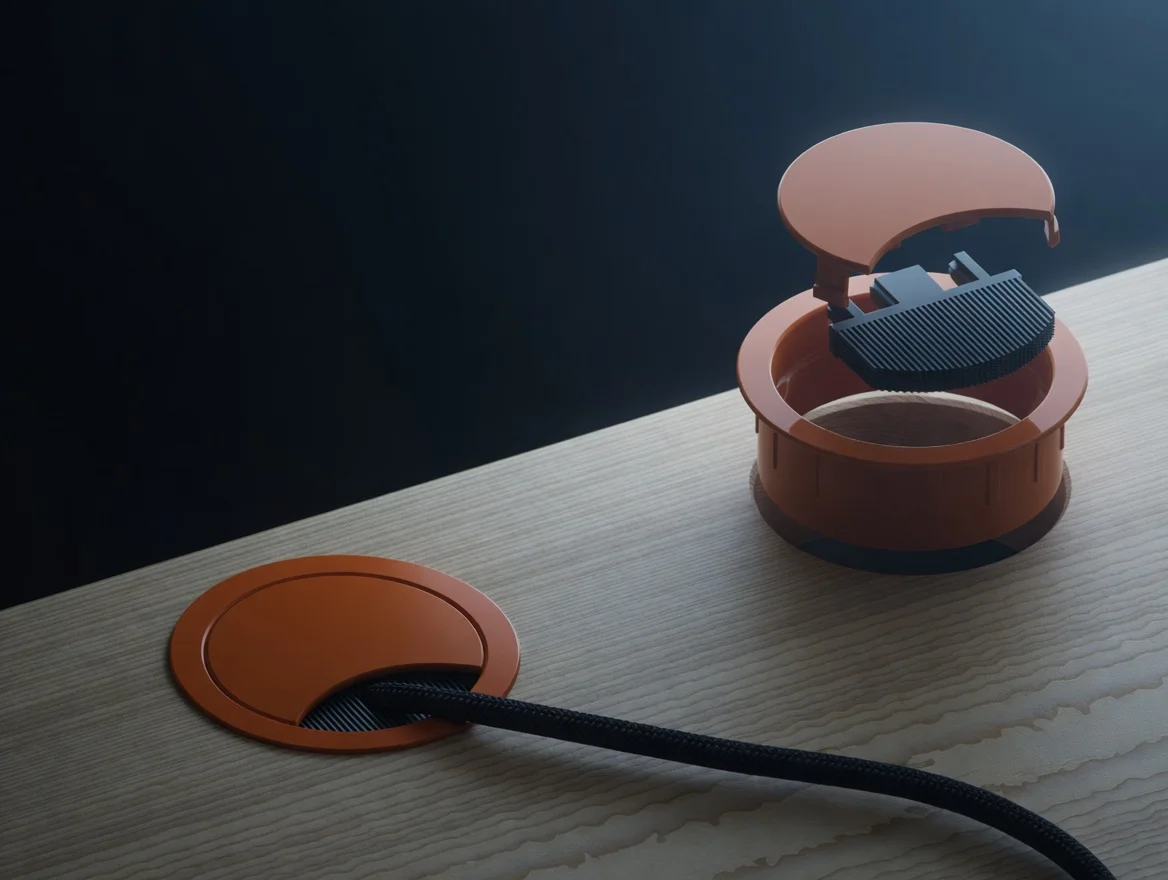

- Детали корпусов бытовой техники (кнопки, крышки, петли)
- Шестерёнки и зубчатые колёса для приводов
- Втулки, подшипниковые вкладыши, направляющие
- Защёлки, замки, фиксаторы
- Ручки, рычаги, педали для оборудования
- Детали 3D-принтеров (экструдер, держатели катушек, направляющие)
- Запчасти для RC-моделей и квадрокоптеров
Как найти или создать файл для запчасти
Иногда нужная запчасть уже загружена другим пользователем — стоит поискать по модели устройства и названию детали. Если файл отсутствует, придётся создать его самостоятельно. Это проще, чем кажется: измерить деталь штангенциркулем и воспроизвести в простом CAD-редакторе (Fusion 360, FreeCAD, Tinkercad) занимает от 20 минут до нескольких часов в зависимости от сложности.
Сканирование деталей
Для сложных органических форм может помочь 3D-сканирование. Фотограмметрия с помощью смартфона (приложения Polycam, KIRI Engine) позволяет создать 3D-модель реального объекта. Точность не всегда идеальна, но для несложных деталей этого достаточно.
Выбор материала для запчастей
Правильный материал критичен для запчасти. Ориентируйтесь на условия эксплуатации:
- Обычные детали при комнатной температуре — PETG или PLA+
- Детали рядом с теплом (двигатели, нагреватели) — ABS, ASA, нейлон
- Гибкие детали (прокладки, бамперы) — TPU/TPE
- Высоконагруженные механические детали — нейлон PA12, CF-нейлон
Точность и допуски
Для сопрягаемых деталей точность критична. Стандартный зазор для посадки с небольшим натягом — 0,1–0,2 мм, для скользящей посадки — 0,2–0,4 мм. Всегда делайте тестовую печать сопрягаемой части перед финальной версией.
Когда нужная запчасть недоступна, а деталь дорогостоящая, иногда разумно напечатать временную замену из доступного материала, чтобы не прерывать работу, а потом заказать оригинал или напечатать правильную версию из подходящего материала.
